使用DW430快捷开发手持机

手持机开发方案选择多种多样，基于各类平板是最常见的方式，从采购成本和开发难度来说也是各有千秋，本文介绍一种更低成本的手持机模式，对于特定的应用，完全可以做出不一样的效果；

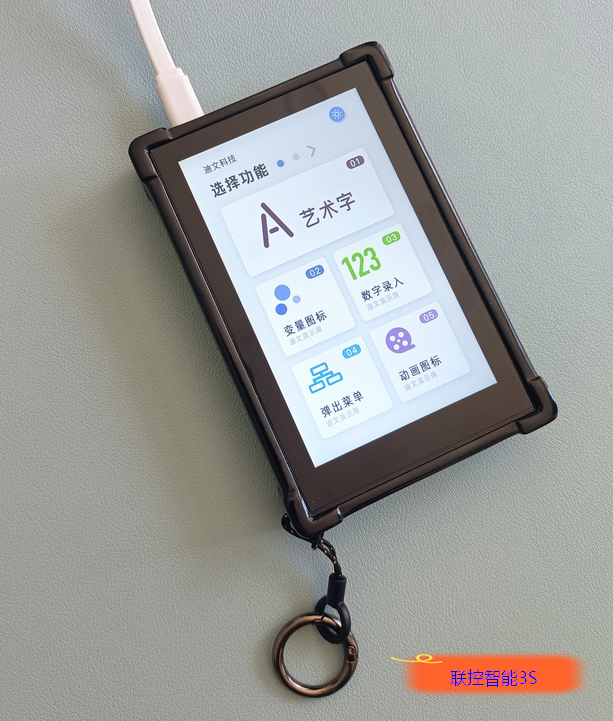

DW430整合了迪文串口屏、转接主板、尼龙外壳，借助于迪文方便快捷的开发工具，可快速实现小型手持机开发；

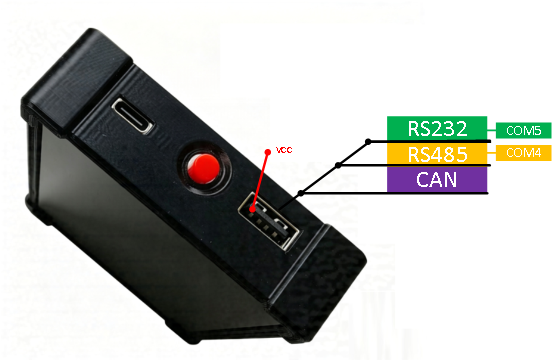

DW430通信接口从TYPE-A接口引出，具有RS232/RS485/CAN三种信号可选，通过内部跳线选择。

如何开发更具现代感的UI，实际需要美工和程序员的完美配合；

本文仅描述使用DW430实现一个简单收发的实现过程。

采用内部C51编程，采用官方的全串口协议例子；

将COM4和COM5接收接管解析即可；

核心只用两条指令：

0x82：写 VP 变量（修改屏幕数值、弹窗、指示灯、页面切换）

0x83：读 VP 变量（读取按钮按下状态、输入框数值）

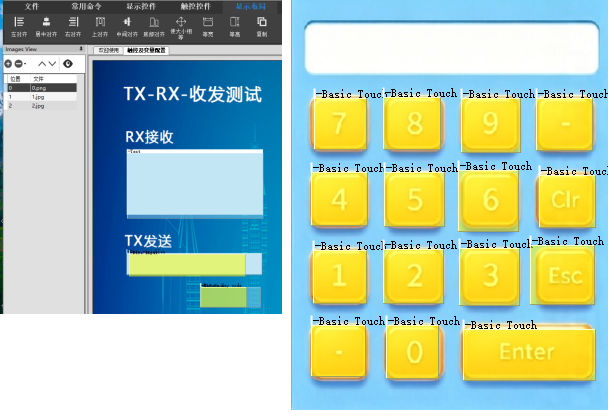

使用DGUS工具布局如下：

涉及到的VP地址，注意要在合理的范围之内，并且不要重复；

发送按钮自复位的实现，采用局部改变小图标的方法：

MCU 串口控制（变量小图标 VP=0x1000）

Return Key Code 按键，勾选自动上传，按键值 0x20

变量图标 VP=0x10000，0 常态、1 按压

MCU 逻辑：收到按键帧 → 下发写 1 → 延时 100ms → 下发写 0
